à l'intérieur d'un flipper electro-mécanique

Je dépanne tous les types de flippers, qu'il soit électro-mécanique ou électronique, même très ancien, tous les flippers sont réparables.

Votre flipper fonctionnait et vient de tomber en panne ? Il y a même plusieurs dysfonctionnements ? Pas de problème, je peux intervenir chez vous à domicile !

Il s'agit d'un appareil qui ne fonctionne plus et qui a été remisé depuis de nombreuses années ? Ou que vous venez d'acquérir et vous ne connaissez pas son historique ? Il est peut-être incomplet ? Il y a surement un peu plus de travail dessus, là le mieux serait de me le rapporter à mon atelier...

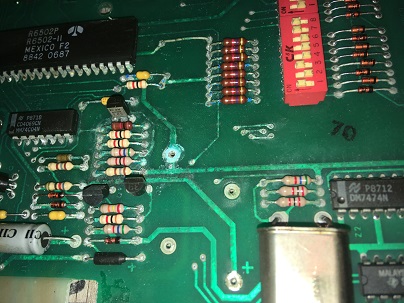

photo d'une carte CPU Gottlieb sys80b completement rongée par la corrosion snif snif snif

Je vais vous raconter une petite histoire bien triste que je rencontre très très souvent, tous les flippers électroniques possèdent une batterie ou des piles pour maintenir les mémoires.

Le problème c'est que ces appareils commencent à être très agés, 45 ans pour les premiers et la pluspart des propriétaires ne savent pas qu'il y a des piles à l'intérieur.

Ces piles ou batteries étaient directement installées sur la carte principale appelée CPU ( c'est l'ordinateur du flipper ) et finissent par couler après 10/15 ans et c'est la fête !

Sur la photo à gauche on peut voir une carte qui a souffert, l'acide des piles a fini par ronger une belle zone et beaucoup de composants sont touchés !



MIAM MIAM je mange tout lol



Vous allez me dire que ce n'est pas très grave : regardez plutôt la photo suivante, la corrosion est bien présente et c'est plutôt grave.

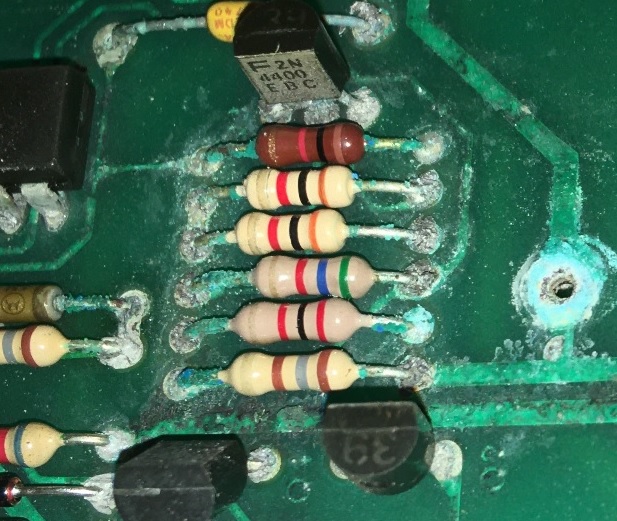

agrandissement sur la zonz de corrosion

La corrosion peut générer deux types de problèmes, d'une part elle est conductrice et peut engendrer des fuites de courant.


Et elle finie par créer des coupures de piste de cuivre.


C'est le cancer des cartes électroniques. Le top du top c'est de retirer tous les composants touchés.


pour cela j'ai une petite pince coupante qui coupe très bien à ras de la carte, c'est pratique pour retirer tous les composants touchés par la corrosion.


Ensuite il faut déboucher tous les trous, pas facile lorsque c'est oxydé.

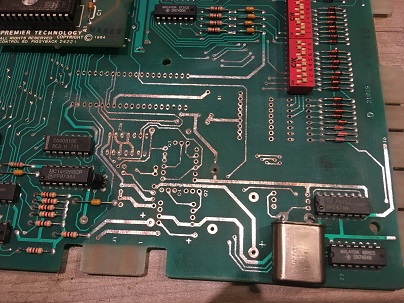

carte CPU étamée juste après retrait des composants oxydés

Après j'utilise du papier à poncer pour éliminer toute la saleté et rendre la carte le plus nette possible jusqu'au cuivre.

C'est ce que l'on peut voir sur la photo à droite.

Dans ce cas là il ne faut pas hésiter à ratisser bien large.

La moindre petite trace d'oxydation finira par réapparaitre et grandir en rongeant à nouveau les composants.

Ensuite il reste plus qu'à étamer tout ça pour neutraliser la corrosion, et reconstruire la carte avec des composants tout neufs.

Sur les photos suivantes on peut voir le résultat final.

Toute la zone de corrosion a été reconstruite avec des composants neufs.

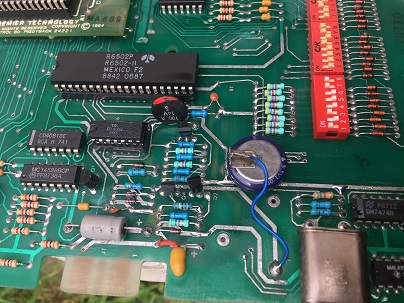

Carte CPU Gottlieb sys80b reconstruite à neuf après acide de batterie carte CPU reconstruite zoom

Toute la partie du circuit reset a été conservée comme d'origine pour des raisons personnelles.

il est vrai que j'aurais pu la simplifier...

J'ai même du remplacé un boitier DIP Switch x8 et c'était très dur à déssouder.

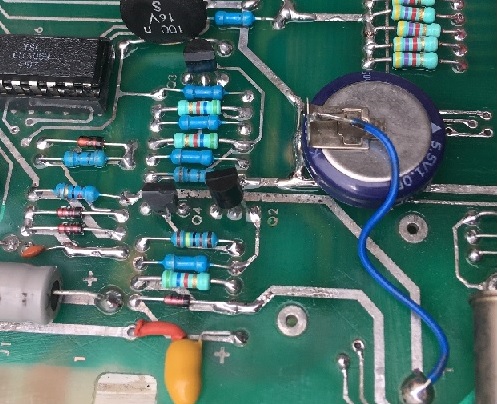

J'ai installé un super condensateur de 1 Farad à la place de la batterie.

C'est exactement ce qu'il faut faire pour ne plus avoir de coulée d'acide dans le futur.

Sur ce flipper que j'ai soigné chez moi à l'atelier, j'ai également remplacé plusieurs connecteurs qui ont également été contaminés.

Je peux vous assurer que le propriétaire de cet appareil était content et pour le moment je n'ai pas eu de nouvelle au sujet de la prochaine panne.

Je peux sauver votre appareil, simplement le dépanner ou le redémarrer, changer les élastiques fatigués, remplacer les ampoules grillées, nettoyer le plateau, réparer toutes les pannes pour un jeux entièrement fonctionnel !

moi avec un polo Stern Chinois pour le dépannage de flippers !

Je suis un passionné et j'aime le travail soigné, pour plus d'informations cliquez ici.

pièce d'un flipper electro-mécanique

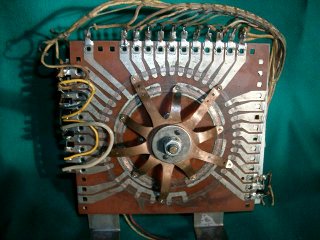

Sur cette photo, il s'agit du mécanisme appelé "Player Unit" provenant d'un flipper électro-mécanique de marque Williams.

C'est l'unité qui permet de basculer d'un joueur à l'autre. Il arrive parfois qu'une patte de l'arraignée de touche pas bien la piste en cuivre : il suffit de la cambrer un peu jusqu'à que le contact soit satifaisant. Ensuite il arrive souvant qu'il y a une goutte d'huile coincée au niveau de l'axe de cette mécanique. Essayer de la faire fonctionner en actionnant les plongeurs des bobines à la mains pour vérifier qu'elle n'est pas bloquée. Il faut même parfois retendre le ressort de l'axe central d'un tour pour un bon retour à zéro : mais attention : je vous conseille de débranchez le flipper ou simplement de l'éteindre lorsque vous faîtes cette manipulation, j'ai déjà même vu le ressort rougir en touchant simplement la cosse de la bobine à proximité...

pièce d'un flipper electro-mécanique

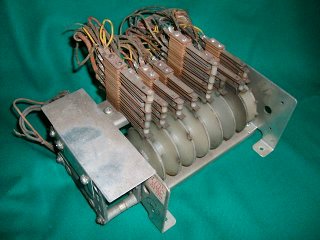

Et voila à quoi ressemble le moteur et ses empilages de contacts. Le moteur est caché sous le capot à gauche. Il fait tourner les disques en plastiques blancs montés sur son axe. Les conctats ici ne sont pas facile à régler, mais il y a une vis dans un coin sur la planche de fond à démonter pour lever cette mécanique et faciliter la chose...

Avec le plan sous la main, on arrive plus rapidement à réparer ces appareils. Par rapport aux flippers électroniques, ce sont les appareils les plus facile à dépanner ! il "suffit" de bien régler les contacts qui ont simplement deux positions, soit naturellement ouverts oubien fermés selon la position en action ou au repos. Le plus délicat étant le bon nettoyage de chaque contact. Et là évitez les gros abrasifs sinon on abîme la couche de protection des contacts. Le mieux c'est le papier carrossier 1600-2000 ou un simple carton style de boite de céréal imbibé d'alcool à bruler...

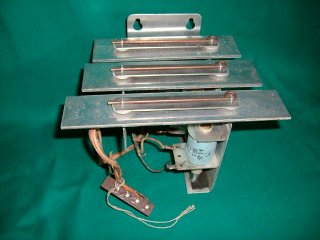

Le xylophone

Sur cette photo à gauche, voici l'ancêtre de la carte son qui est présente sur les flippers électroniques récents, c'est un xylophone ! Les appareils les plus anciens possédaient simplement une ou plusieurs cloches.

En général, le xylophone était trop bruyant, il étaient soit débranchés ou pire complètement retirés, c'est pourquoi il courant aujourd'hui de retrouver un flipper sans xylophone et il est plutôt difficile d'en trouver un !

Sur la photo, on peut voir qu'il manque la caisse de raisonnance en plastique. Je l'ai retirée : il est encore bien assez bruyant comme ça !

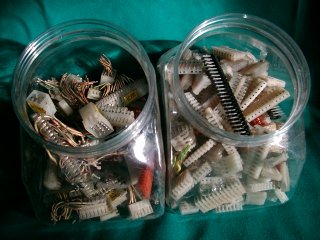

connecteurs pour réparer les flippers

Souvent une panne sur un vieux flipper électronique c'est un connecteur malade.

Connecteur entièrement bon à être remplacé, ou juste une ou plusieurs pinoches à extraire puis à remplacer, l'essentiel est d'arriver à réparer sérieusement sans être obliger de souder directement les fils sur les cartes...

C'est pourquoi il faut toujours avoir pas mal de pièces détachées comme sur la photo pour réparer ces appareils !

J'ai toujours pas mal de pièces détachées avec moi en déplacement et bien entendu en stock à l'atelier.


anciennes lampes
